匝間試驗

使用匝間儀在線圈的兩引出端之間施加沖擊電壓5次。施加沖擊電壓的峰值由式（２）求取。

主絕緣耐壓試驗

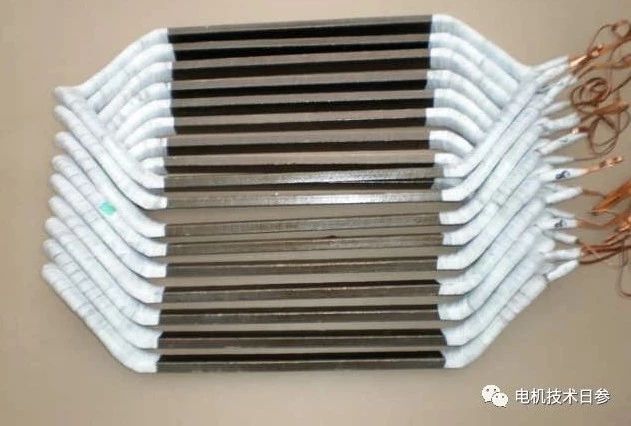

應用工頻電壓或沖擊電壓試驗主絕緣的耐沖擊水平。試驗時，把被試線圈嵌入槽中或是以接地的導電帶包繞在繞圈的直線部分上。為了操作的便捷性，不少的電機生產廠家采用鋼珠法，即將線圈直線邊埋置在直徑不大于1mm的鋼珠中。



（1）工頻電壓試驗在線圈的引出端與地之間施加工頻電壓（2U_N+1）kV，歷時1min后，接著以1kV/s的速率提高電壓，使之達到2（2 U_N +1)kV，然后，立即以至少1kV/s的速率降低電壓到零值。在試驗過程中不發(fā)生擊穿為符合要求。

（2）沖擊電壓試驗在線圈的引出端與地之間施加沖擊電壓。沖擊電壓的波前時間為1.2μs，沖擊次數為5次。試驗電壓峰值用式（1）計算求得。
